Memoria de práctica de direccionamiento IP con Packet tracer

 1.-En esta práctica hemos empezado con dos comandos, ipconfig y ping <IP>, además de usar Packet tracer.

2.-Objetivos:

-Usar ipconfig

-Anotar los datos de los ordenadores de mi fila

-Usar ping <IP>

-Usar Packet Tracer para simular la red de mi fila

-Usar comando en Packet Tracer

3.-Materiales a utilizar

-Ordenador

-Packet Tracer

-CMD

4.-Pasos seguidos

1ºHemos utilizado el programa de comandos del sistema (CMD) para conocer las direcciones de los sistemas de nuestra fila. El comando usado es:"ipconfig"

2ºHemos anotado en una hoja de excel los datos de nuestra fila

3ºLo próximo que hicimos fue comprobar la conexión con el resto de los ordenadores de nuestra fila en el programa de comandos(CMD) con el comando: ping <IP>

4ºA continuación hemos entrado al programa "Packet Tracer" y hemos creado una red que representa la fila con la q estamos trabajando.

5ºLo siguiente ha sido configurar cada uno de los ordenadores simulados con las direcciones reales de cada uno.

(Mi ordenador)

6ºPor último hemos realizado los mismos comandos(ipconfig y ping <IP>) en el Packet Tracer

(Comando ipconfig simulado en Packet Tracer)

(Comando ping <IP> simulado con packet Tracer)

5.-Me ha parecido una práctica sencilla y básica que nos servirá para futuras prácticas de esta asignatura.



Memoria de la práctica del montaje de elementos en un rack de comunicaciones

 1-En esta práctica hemos montado varios elementos en un rack de comunicaciones en su respectivo orden

2-Los materiales uilizados son:

-Armario rack

-Elementos a instalar: Panel de parcheo, guiacables, switch y regleta de alimentación.

-Destornilladores

-Pequeños materiales: tornillos, tuercas...

3-Pasos

1ºEl primer paso es colocar las tuercas en las diferentes u's del armario rack para luego encajar correctamente los elementos.



2ºLo primero que se debe instalar es la regleta de alimentación.



   3ºLo siguiente que se tiene que instalar es el switch en la parte de arriba, pero dejando un espacio encima para la ventilación.

4ºDespués se monta el guiacables justo debajo del switch.

5ºPor último de coloca el panel de parcheo entre la regleta y el guiacables.

Tipos de conectores de Fibra Óptica

 FC: Ferule Connector    5,47 €



ST: Straight Tip     11,39 €





LC: Lucent/Little Connector      4,90 €



SC: Small/Square Connector     9,92 €



Memoria de la práctica: Panel de Parcheo

Práctica en la que colocamos un cable UTP en una roseta RJ-45 de un panel de parcheo.

El objetivo de la práctica es instalar una roseta RJ-45 en un panel de parcheo.

Para realizar la práctica se necesita:

-1 cable par trenzado UTP o STP

-1 panel de parcheo

-Tijeras de electricista

-Un destornillador fino a ser posible

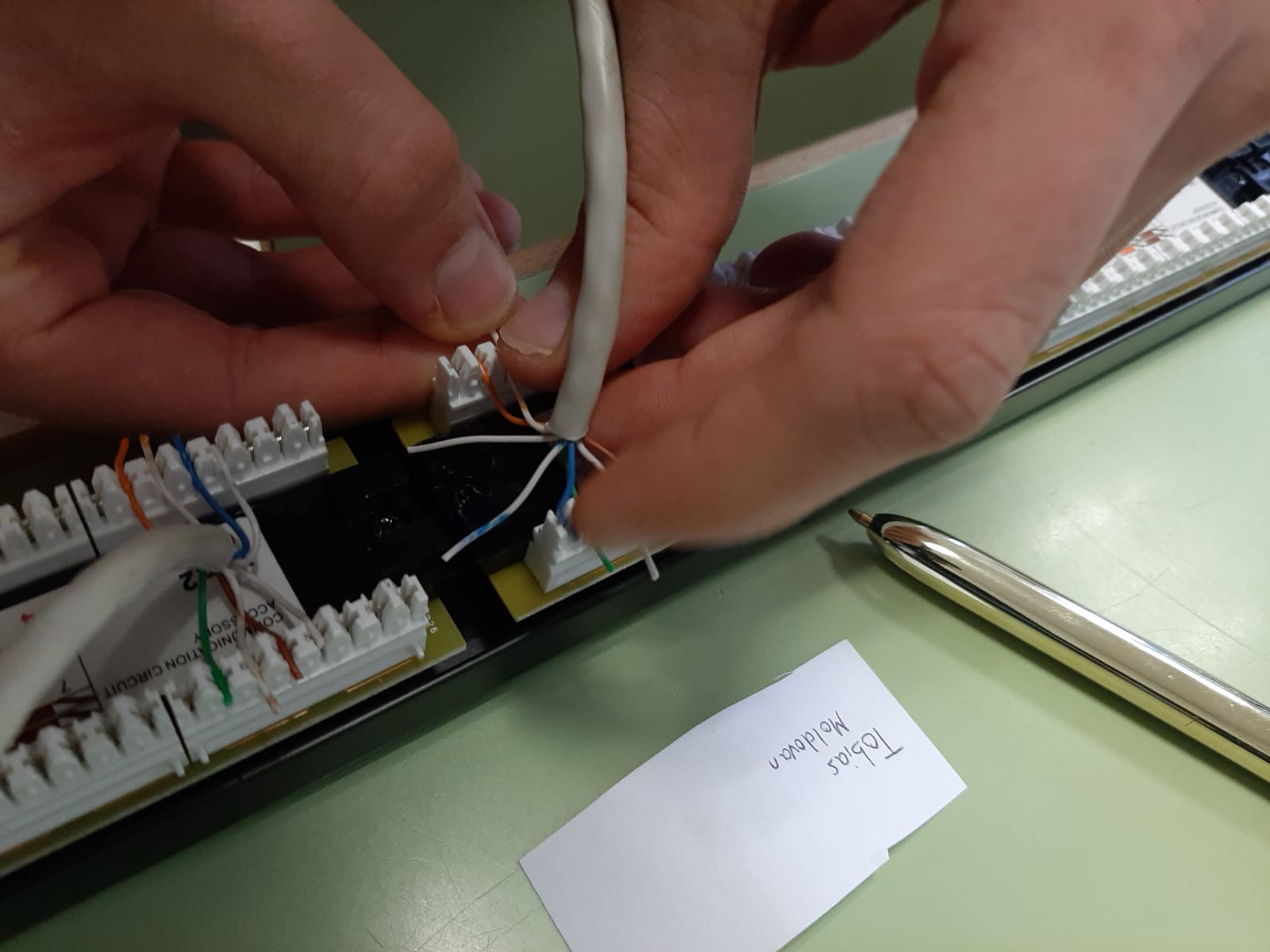

Paso 1: Pelar el cable UTP y destrenzar todos los pares.

Paso 2: Mirar el código de colores del propio panel e ir colocando cada cable en el orden que corresponde

Paso 3: Encajar cada cable correctamente con ayuda del destornillador

Paso 4: Cortar el cable restante del panel

Y listo, ya estaría

La práctica me ha parecido sencilla, pero interesante ya que no sabía que se conectaba el UTP en el panel de parcheo de la misma manera que se hace en una roseta

Resumen del 29 de septiembre al 14 de octubre

 Lo primero que hicimos al empezar el tema 2 el 29 de septiembre fue leer en conjunto las diapositivas de la presentación que hay en el blog de la profesora. Además, ese mismo día hicimos una presentación de imágenes de tipos de canalizaciones de red. Aprendimos sobre canalizaciones en suelo técnico, techo técnico, etc...

Luego, el 1 de octubre hicimos una práctica donde hicimos nuestro primer cable RJ-45 con un cable par trenzado, además de aprender uno de los códigos de colores y a usar la crimpadora.

Por desgracia 2 de los días no pude asistir a clase porque me sentía mal, pero mis compañeros me han comentado que hicieron en clase una práctica sobre la roseta del RJ-45, la cual me puse a hacer en cuanto me incorporé

Otra cosa que se me ha olvidado mencionar es que hicimos el análisis de 2 proyectos de una instalación de red de telecomunicaciones, donde interpretamos documentos, planos y esquemas, y después de eso hicimos un ejercicio para comprobar nuestro conocimiento en el que creo que reflejé todo lo que aprendí esos días.

Página web como hacer un cable de red

Vídeo código de colores roseta RJ-45

Mi primer cable y conector RJ-45

Vídeo montar cable RJ-45
